Тема 1. УРАВНЕНИЯ КИРХГОФА (задачи без решения)

Перейти к задачам с решением

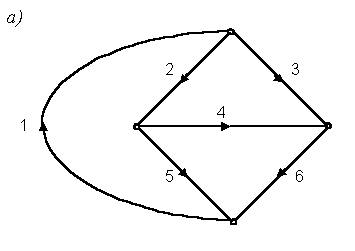

Задача 1.1. Составить уравнения Кирхгофа для мостовой цепи, направленный граф которой изображен на рис. П1.1.

Рис. П1.1

Задача 1.2. Составить систему уравнений Кирхгофа для цепи, изображенной на рис. П1.2, включающей вырожденные ветви с идеальным источником ЭДС e₁ и идеальным источником тока J₆.

Рис. П1.2

Показать соответствующий раздел теоретического материала Лекции 2
Показать решение задачи

Задача 1.3. Записать систему уравнений рассмотренной в предыдущей задаче цепи с вырожденными ветвями (рис. П1.2) в матричной форме (см. п. 2.4).
